Lista das principais peças sobressalentes:
1. Fonte de laser - Raycus (MAX, JPT, IPG opcional)
2. Cabeça de corte a laser - Ferramentas Raytools (Precitec e focagem automática opcional)
3Chiller - Hanli
4. Servo-propulsão - LEAD-MOTION (Alemanha)
5. Redutor - NIDEC-SHIMPO (Japão)
6Rack - LEAN (Alemanha)
7Guia - HIWIN (Taiwan)
8Sistema - Cypcut
 |

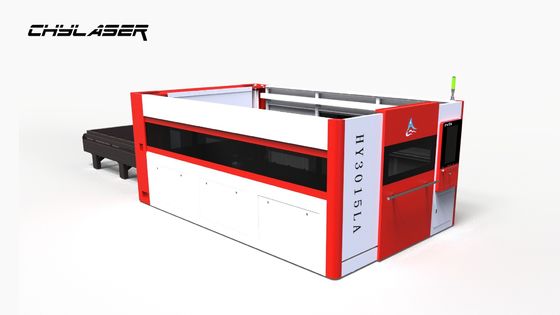

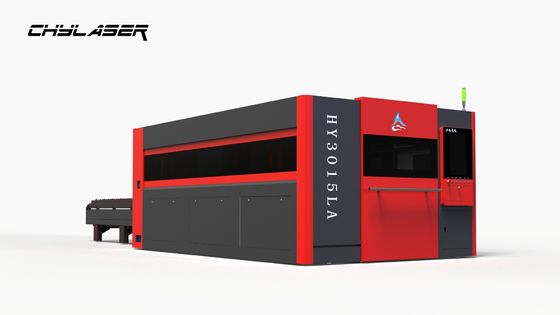

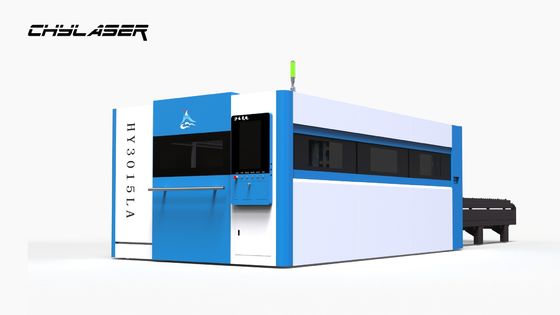

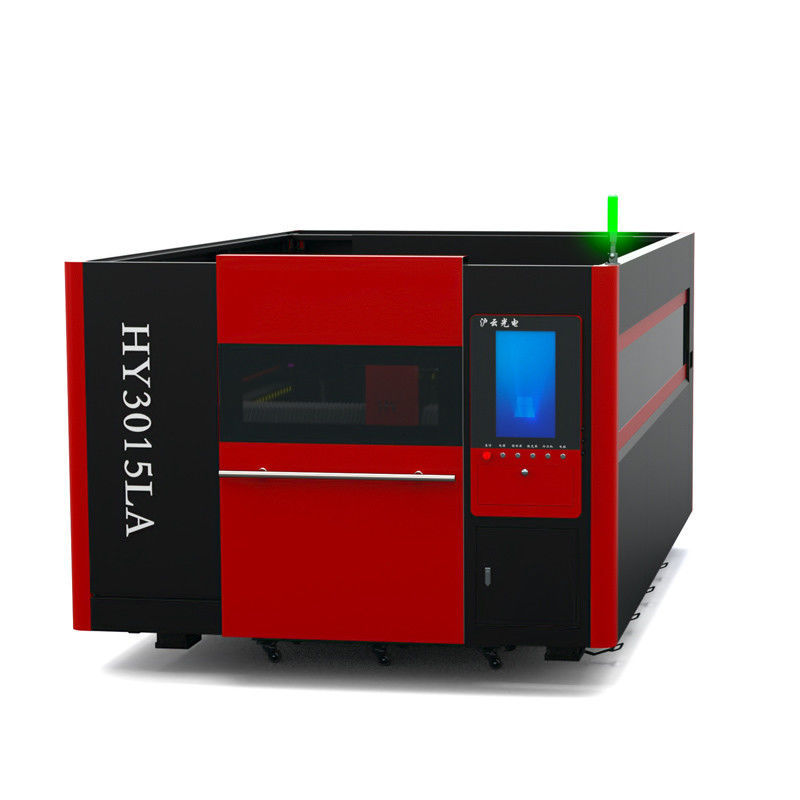

Máquina de corte a laser de fibra de 1300 mm para fábrica de madeira CNC de micro jato fechada
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Chylaser |
| Certificação: | ce, ISO, Sgs |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $24,000.00/sets 1-4 sets |
| Detalhes da embalagem: | Embalagem padrão para exportação |
| Termos de pagamento: | T/T, L/C, em numerário |
| Habilidade da fonte: | 30 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Aplicação: | Corte a laser | Material aplicável: | Metal |
|---|---|---|---|
| Condição: | Novos | Tipo de laser: | Laser de fibra |
| Área de corte: | 3000*1500 mm | Velocidade de corte: | 1000-26000mm/min |
| Formato gráfico suportado: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Espessura de corte: | 1 a 30 mm |
| Cnc ou não: | - Sim, sim. | Modo de arrefecimento: | Refrigeração por água |
| Software de controlo: | Cypcut | Marca da fonte do laser: | IPG/MAX |
| Marca da cabeça do laser: | Chylaser | Marca do servomotor: | Yaskawa |
| Marca do trilho: | HIWIN | Marca do sistema de controlo: | Cypcut |
| Peso (kg): | 7000 QUILOGRAMAS | Principais pontos de venda: | Alta precisão |
| Garantia: | 3 anos | Indústrias aplicáveis: | Lojas do material de construção, usina, oficinas de reparações da maquinaria, retalho |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 3 anos | Componentes essenciais: | Laser |
| Serviço pós-venda prestado: | Apoio em linha, a instalação do campo, comissão e treinando, suporte laboral video | Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca |
| Localização do serviço local: | Canadá, Estados Unidos, França, Alemanha, Vietname, Tailândia, Malásia | Localização da sala de exposição: | Nenhum |
| Tipo de comercialização: | Novo produto 2021 | Porto: | Lianyungang |
Descrição de produto
Máquina de corte a laser de fibra
Máquina de soldar a laser
Máquina de corte de CO2
Máquina de limpeza a laser
Máquina de marcação a laser
Máquina de corte a laser de tubos
Características de uma olhada
Máquina de corte a laser CNC de fibras
Especificações do produto
Componentes | Especificações | Quantidade | Fornecedor | |
# 1 | Gerador a laser | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 colher | Raycus, IPG, MAX |
# 2 | Cabeça de corte a laser | Foco manual | 1 colher | Ferramentas de raios |
# 3 | Sistema CNC | sistema especial de corte CYPCUT, sistema de regulação de altura BCS100, Computador pessoal industrial (IPC) | 1 conjunto | Cypcut |
# 4 | Sistema CNC | corpo da máquina-ferramenta, viga, chapa de metal, plataforma de troca | 1 conjunto | Chilaser |
# 5 | Sistema de transmissão | Redutor e porta engrenagens | 3 conjuntos | Motoreducer & Lean |
trilho-guia | 4 conjuntos | Hiwin | ||
#6 | Sistema de servidão | motorista e motor | 4 conjuntos | Fuji |
#7 | Sistema de arrefecimento | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 colher | Hanli |
#8 | Dispositivo de lubrificação | bomba de lubrificação elétrica | 1 conjunto | Duanrun |
#9 | válvula proporcional, válvula solenoide, válvula de retençãoComponentes do circuito de gás | válvula proporcional, válvula solenoide, válvula de retenção | 1 conjunto | SMC, AirTAC |
#10 | Componentes de circuitos elétricos | contactor, disjuntor, relé elétrico | 1 conjunto | CHNT, Schneider |
Dimensões e peso | Peso | > 7000 kg |
Carga máxima | 1500 kg | |
Dimensão | 11000 2800 2200 mm | |
Área coberta | 31m2 | |
Parâmetro de potência | Tipo de potência | Fases 3+1 |
Voltagem e frequência de potência | 380 V 50 Hz | |
Consumo total de energia instalada | 15 kW | |
Grau de protecção da fonte de alimentação | IP40 | |
Formato de processamento | Comprimento e largura | 3000 mm ∼ 1500 mm |
Viagem no eixo X | 1520 mm | |
Viagem no eixo Y | 3020 mm | |
Viagem no eixo Z | 220 mm | |
Precisão | Eixo X/Y | ± 0,05 mm/m |
Posição repetitiva do eixo X/Y | ± 0,03 mm/m | |
Aceleração máxima | 0.8G | |
Parâmetro de corte | Espessura de corte | Imunidade - 60 mm |
transmissão | Estacionamento de engrenagens servo |
